煤粉管道三向補償器

煤粉管道三向補償器

產品簡介:
『公稱通徑』:100~600(mm)
『有效面積』:154~3590(m2)
『焊接端管』:8x4~30x10(mm)
『應用范圍』:主要用于電廠鍋爐送粉管道,吸收鍋爐爐膛向下熱膨脹及送粉管道的熱位移。

全國銷售熱線:134-6032-3999
產品詳情

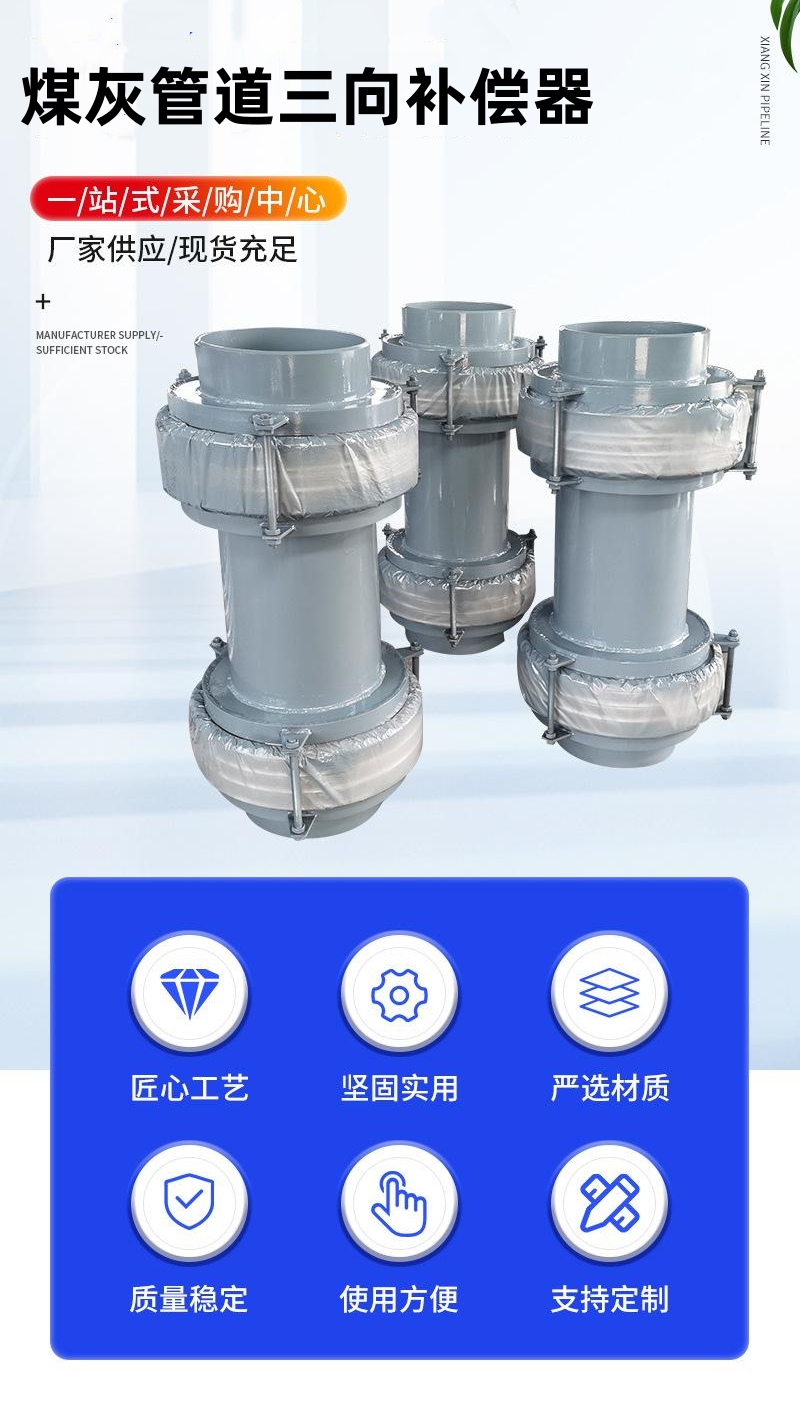

       煤粉管道三向補償器主要用于電廠鍋爐送粉管道,吸收鍋爐爐膛向下熱膨脹及送粉管道的熱位移,本補償器能吸收任意方向位移。

本部件一般裝設在燃燒器入口水平或垂直送粉管道上

1、水平布置

標號:D-LD2000-65301-65339

      補償器位移形式:主要吸收橫向位移和少量軸向位移為減少磨損和流阻,本部件一般在現場按冷緊狀態安裝(又稱偏裝),冷緊量Y一般按燃燒器接口熱態時向下膨脹量的50%-100%

2、垂直布置

標號:D-LD2000-65341-65379

      補償器位移形式:主要吸收軸向位移和較小橫向位移,為減少A點受力,本部件在制造廠家出廠前進行預拉伸。


性能優勢

?        煤粉管道三向補償器的特點主要包括耐高溫、不漏粉、不積粉、位移剛度小、能夠吸收任意方向位移、撓性好、保證鍋爐及管系膨脹自如、安裝維護方便、吊架簡單、使用壽命長、綜合投資省。


工作原理

       1、煤粉管道三向補償器主要用于電廠鍋爐送粉管道,吸收鍋爐爐膛向下熱膨脹及送粉管道的熱位移,本補償器能吸收任意方向位移。1、使用壓力(p):≤0.1MPa(設計爆破壓力≥0.35MPa)

  2、使用溫度(t):0-350°c

  3、波紋管結構:奧氏體不銹鋼板雙層結構,內層0Cr17Ni14Mo2,外層0Cr18Ni9(GB3280)

  4、補償器

  補償同時吸收軸向位移X、橫向位移Y、應滿足X≤X0,Y≤Y0,參數表中所列的軸向補償量主要為壓縮位移。

  5、疲勞壽命

  參數表中所列補償量對應的疲勞壽命≥1000次

  6、連接方式:對焊連接


技術參數
公稱通徑
DN
mm
壓力0.6MPa壓力1.0MPa壓力1.6MPa有效面積
A
cm2
焊接端管
d x t
mm
總長
L
(mm)
總重
kg
F/H
軸向位移/軸向
鋼度mm/
(N/mm)
橫向位移/橫向
鋼度mm/
(N/mm)
軸向位移/軸向
鋼度mm/
(N/mm)
橫向位移/橫向
鋼度mm/
(N/mm)
軸向位移/軸向
鋼度mm/
(N/mm)
橫向位移/橫向
鋼度mm/
(N/mm)
10032/21096/8.028/25286/9.626/30278/1215408x4100030
200/2.0180/2.5162/3.1150036
306/0.89275/1.1248/1.3200041
411/0.50370/0.6333/0.75250047
12533/17083/1831/20478/21.629/24575/25.918033x4100039
115/6.8109/8.2103/9.8150043
198/3.5188/4.2178/5.0200051
269/1.8255/2.2242/2.6250062
15032/29065/2130/34861/25.227/41758/30.229959x4.5100042
136/5.4129/6.5122/7.8150053
107/2.4197/2.9186/3.5200063
279/1.4265/1.68251/2.1250074
20048/32672/4743/39168/56.440/46965/70.553119x6100072
160/11152/13.2144/16.5150089
250/5.0237/6.0225/7.52000106
341/2.8324/3.4291/4.12500123
25046/400127/2043/480114/2538/576108/3077473x81500121
199/9.0179/10.8170/13.52000150
271/5.0257/6.0231/7.52500178
343/3.2325/3.8293/4.63000206
30059/336134/2556/403127/3050/483121/36106925x81500146
213/11202/13.2192/15.82000179
292/6.0277/7.2263/8.62500213
372/3.8353/4.6335/5.43000246
35058/366107/4055/402102/4452/44296/48126377x81500171
178/16169/18161/222000208
250/8.5237/10226/122500245
322/5.3306/6.9290/9.63000282
40057/41592/5854/4887/6351/49283/69161226x81500192
154/23142/25135/272000235
215/12204/13196/152500278
278/7.7264/9250/113000321
45055/41581/8052/45677/8849/48473/96199578x81500218
135/32128/35122/382000268
189/17180/19171/212500319
243/11230/12218/133000370
50090/74636/24172/89532/26058/98429/281262529x101400535
68/8962/9656/1041700581
102/4292/4583/492000627
126/28113/30102/322200658
166/18149/19134/212500704
198/12178/13160/142800750
60094/82042/20885/88638/22475/94834/242359030x101500648
71/10264/11058/1181800702
106/4795/5186/552200775
135/30121/32111/352500830
168/21156/23141/252800884
199/14183/15168/173200957
